一.適用范圍
YGL-C150型全液壓頂部沖擊回轉履帶鉆機,主要適用于隧道管棚支護孔及先導勘測孔、城市深基坑錨固孔、灌漿加固孔、水電站、鐵路及公路邊坡大噸位預應力錨固孔或排水孔施工，以及地源熱泵孔施工；并兼顧小型基樁孔、水文水井孔以及爆破空的施工。
二.特點和工藝
1.采用原裝德國進口的頂部液壓沖擊回轉動力頭, 多角度多方位鉆孔,性能優異；
2.鉆孔速度極快，是傳統回轉鉆機的3-5倍以上；
3.鉆進巖石、卵礫石和土夾石地層時,不需要空壓機,無粉塵污染；
4.特有的套管鉆進工藝,可快速進行管棚鉆孔作業,完成除險加固工程；
5.在復雜地層,還可進行(單管+套管)雙管沖擊回轉鉆進,維護孔壁穩定,方便注漿管,錨索的就位;
6.適用多種鉆進工藝方法，能有效解決在松散覆蓋地層、卵礫石層、破碎地層以及淤泥和砂層中鉆進時的成孔困難問題。
三. 主要技術參數
|
全液壓履帶式工程鉆機 |
|
YGL- C 150 |
|
總重量 |
kg |
7500 |
|
長x寬x高（運輸狀態） |
mm |
6100×2100×2350 |
|
環境溫度 |
°C |
-10～38 |
|
名義鉆孔深度 |
m |
150～80 |
|
鉆孔直徑 |
mm |
130～250 |
|
鉆孔傾角 |
度 |
-90～15 |
|
水平鉆孔范圍 |
mm |
2050～3050 |
|
頂部沖擊回轉動力頭(原裝德國進口) |
常規 |
?回轉加速 |
|
|
輸出轉速Ⅰ |
rpm |
32 |
60 |
|
輸出扭矩Ⅰ |
N.m |
9000 |
7500 |
|
輸出轉速Ⅱ |
rpm |
64 |
120 |
|
輸出扭矩Ⅱ |
N.m |
4500 |
3500 |
|
沖擊錘 |
|
|
|
|
沖擊功 |
N.m |
400 |
|
|
沖擊頻率 |
Min-1 |
1800 |
|
|
動力頭給進 |
||
|
行程 |
mm |
3500 |
|
給進力 |
kN |
45 |
|
提拔力 |
kN |
60 |
|
桅桿 |
||
|
滑移行程 |
mm |
400 |
|
桅桿擺動角度 |
度 |
-30～右90或 -90～30 |
|
動力機 |
|
康明斯柴油機 |
|
功率 |
kW |
75 |
|
轉速 |
rpm |
2000 |
|
燃油箱容量 |
L |
150 |
|
履帶底盤 |
|
PD135 |
|
履帶板寬度 |
mm |
400 |
|
接地比壓? |
MPa |
＜0.05 |
|
平臺回角度 |
度 |
-30～右90或 -90～30 |
|
爬坡能力 |
度 |
≤20 |
選配件:
 |
 |
|
※※本公司對樣本中所列產品的參數及說明保留修改的權利，修改后恕不另行通知 |

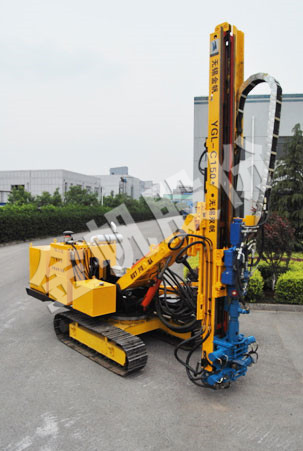

垂直工作狀態

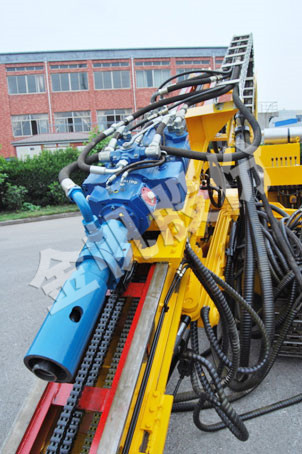

原裝德國進口的頂部液壓沖擊回轉動力頭
