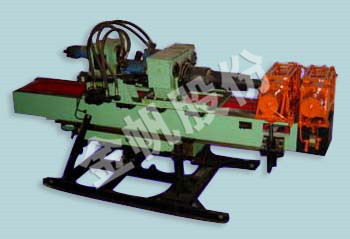

YGS-120型全液壓驅動雙動力頭式鉆機
-
-
產品簡介
YGS-120型錨固工程鉆機為全液壓驅動雙動力頭式鉆機，廣泛 適用于鉆鑿水電站、高速公路、鐵路邊坡的大噸位預應力錨 索孔、大口徑錨樁孔、注漿孔、以及小型基樁孔等。
主要特點
● 雙動力頭式鉆機，可實現多種鉆進方式：
● ⑴． 在較厚的（30～50米）破碎層和堆積體鉆孔時，后動力 頭接內鉆具，端部聯潛孔錘，實現沖擊回轉鉆進，前動力頭 驅動套管回轉，進行護壁，在復雜地層（破碎層和堆積體） 可實現快速成孔和快速注漿。
● ⑵． 在松散覆蓋層、流沙層、淤泥層施工時，內鉆具為普通回轉鉆具或長螺旋鉆具，前動力頭驅動套管回轉，進行護 壁。
●⑶． 在較完整地層鉆進時，可單獨使用一個動力頭，進行常規回轉鉆進、沖擊回轉鉆進。
● 鉆機提升力大、扭矩大，處理事故能力強，鉆進效率高。
● 鉆機配有夾持器、卸扣器，可實現擰卸鉆桿、套管機械化，大幅度減輕工人勞動強度，提高工作效率。
● 鉆機采用積木式組合設計，雙液壓站系統，分解性好，拆裝搬遷方便，便于在山區等交通不便的地方施工。
技術參數
| 鉆孔深度 | 120～80m |
| 鉆孔直徑 | ￠110～￠250mm |
| 前動力頭補償行程 | 400mm |
| 鉆孔傾角 | -10～90° |
| 動力頭轉速 | 后動力頭 3～130r/min 前動力頭 3～22r/min |
| 動力頭大扭矩 | 后動力頭 3500Nm 前動力頭 10000Nm |
| 動力頭行程 | 1500mm |
| 桅桿滑移行程 | 600mm |
| 推薦鉆桿規格 | ￠89×1000；￠114×1000 |
| 推薦套管規格 | ￠168×1000；￠178×1000；￠194×1000 |
| 動力頭給進能力 | 提升力100KN；加壓力52KN |
| 套管卸扣力矩 | 15KNm |
| 電機型號 | Y180L-4×2 |
| 總功率 | 44KW |
| 液壓系統額定壓力 | 18Mpa |
| 鉆機總質量 | 2500Kg |
| 大解體質量 | 400Kg |
| 主機外形尺寸 | 長×寬×高 3500×1200×1600mm |
